กระเป๋าเซลล์ด้านบนการปิดด้านดีก๊าซและการปิดก่อนสามในเครื่องเดียว

นําเสนอ:

อุปกรณ์นี้มีหน้าที่หลัก ๆ สามประการ: การปิดด้านบน, การบรรจุก่อนและการถอดก๊าซที่ยืนในระยะว่างสําหรับแบตเตอรี่ลิธีียมเซลล์กระเป๋า;เครื่องนี้ผ่านการจัดหมวดหมู่อินเตอร์เฟซการแสดงแสดงออกอย่างแม่นยําควบคุมด้านบนด้านบรรจุ, การบรรจุก่อน, วาคิวัมสแตตสิกสามฟังก์ชัน. มันประกอบด้วยการปิดความร้อน, กล่องปั๊มระบายความร้อนและส่วนประกอบปิดความร้อนปนูเมติกการบรรจุก่อนและการถอนแก๊สที่ยืนระยะว่าง 3 ฟังก์ชันของเซลล์กระเป๋าแบตเตอรี่.

ลักษณะหลัก:

* หัวทําจากวัสดุทองแดง, ผลการถ่ายทอดความร้อนที่ดี, ประหยัดการบริโภคพลังงาน, ปรับปรุงประสิทธิภาพการทํางาน, ประหยัดพลังงานมากกว่าผลิตภัณฑ์ที่คล้ายกัน

* ความดันของหัวด้านบนและด้านล่างสามารถปรับโดยตัวควบคุมความดันเพื่อบรรลุความต้องการปารามิเตอร์กระบวนการที่แตกต่างกัน

*หัวบนและด้านล่างถูกขับเคลื่อนโดยกระบอกผ่านสองกล่องนําเส้นตรง และการเคลื่อนไหวด้านบนและด้านล่างยืดหยุ่นและแนวทางมีความแม่นยํา เพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นแนวขนาน หลังจากปิดขอบ;

* การเปลี่ยนแปลงในช่องสามารถสังเกตได้ขณะทํางานผ่านหน้าต่างมองเห็น

*ช่องปิดถูกขับเคลื่อนโดยกระบอก, นําโดยหมุน guide sleeve, การเคลื่อนไหวยืดหยุ่นขึ้นและลง, การนําแม่นยําเพื่อรับรองความต้องการการปิดสินค้า;

* สามารถนําไปใช้กับรายละเอียดต่าง ๆ ของแบตเตอรี่สินค้า และการปรับมันง่ายและสะดวก

* การออกแบบส่วนแยกของเครื่องจักรหลักและกล่องควบคุม เพื่อให้เครื่องจักรสามารถวางในงานกล่องถุงมือ

* ใช้งานง่าย ดูสวย ขนาดเล็ก น้ําหนักเบา

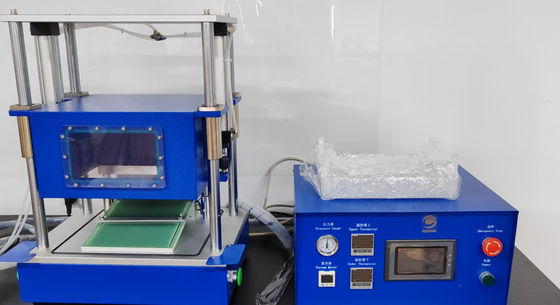

รูปเพื่ออ้างอิง

ปริมาตรเทคนิค:

*การควบคุมอัตโนมัติจอสัมผัส PLC

*ช่องว่างทําจากสับสนธิอลูมิเนียม ทนต่อการกัดกร่อน โครงสร้างแข็งแรง

* ปรับระดับความว่างได้ถึง -95Kpa (ปั๊มความว่างของผู้ซื้อเอง)

* อุณหภูมิหัว: อุณหภูมิห้อง ~ 250 °C, อุณหภูมิปรับได้

* ความแม่นยําในการควบคุมอุณหภูมิ: ± 2 °C

* ความดันประปาความร้อน: 0 ~ 7Kg / cm2 ปรับได้

* เวลาปิดความร้อน: 0 ~ 99 วินาทีปรับได้

* ความกว้างขอบ: 5±0.4mm (ตามความต้องการของลูกค้า)

* ขนาดขอบสูงสุด: 200 มม

* ความยาว 200 นิ้ว ความกว้าง 160 มิลลิเมตร (รวมกระเป๋าแก๊ส)

* ช่วงความหนาของผนึก: 60 ~ 300um;

* ความแม่นยําของความหนา (มม): ความแตกต่างของความหนาของพัสดุ 2 จุดใด ๆ < 15um

* การบริโภคก๊าซ: ประมาณ 0.2 ลิตรของก๊าซกด/ครั้งต่อแผ่น

* ความเร็วในการทํางานของอากาศดัน: ≥180 ครั้ง / ชั่วโมง

* พลังงาน: ท่อทําความร้อน 300w, การใช้พลังงานในการทําความร้อนประมาณ 0.6KW;

* พลังงานไฟฟ้า: 220V / 50Hz

* แหล่งอากาศดัน: 0.5 ~ 0.8Mpa; เมื่อใช้ในกล่องถุงมือ, แหล่งพลังงานกล่องต้องสอดคล้องกับก๊าซทํางานที่ใช้ในกล่องถุงมือ.

ขนาดของอุปกรณ์:

* ขนาดรวม: ส่วนทํางาน: 470mm * 485mm * 435mm

กล่องควบคุม: 420mm * 325mm * 225mm

* น้ําหนัก: ประมาณ 50 กิโลกรัม

ประกอบของอุปกรณ์:

เครื่องนี้ประกอบด้วยส่วนต่อไปนี้

1. ส่วนเครื่องจักรกล: กลไกแบบล่างกลไกห้องว่างกลไกขับเคลื่อนกลไกกลไกนํากลไกกลไกพื้นฐานส่วนควบคุมกล่องไฟฟ้า เป็นต้น

2ส่วนไฟฟ้า: องค์ประกอบปนูเมติก, รีเล่สภาพแข็ง, วาล์วโซเลโนอิด, สวิทช์ไฟฟ้าแสง, ฯลฯ

3 ส่วนประกอบหลัก:

กระบอก: AIRTAC

หมุน: NSK คุณภาพสูงในประเทศ

เทอร์โมสแตต: Omron (นําเข้าจากญี่ปุ่น)

เครื่องสลับเวลา: Omron / คุณภาพภายในประเทศ

รีเล่ระหว่าง: Omron (นําเข้าจากญี่ปุ่น)

วิธีการบํารุงรักษาและมาตรการป้องกัน

1. ล้างแผ่นบนและล่าง และห้องดูดซากบ่อย ๆ เพื่อให้มันสะอาด

2. น้ํามันส่วนเคลื่อนไหวของหลอดเพื่อรักษาการเคลื่อนไหวเรียบร้อย

3หากไม่ได้ใช้เป็นเวลานาน, ล้างพื้นผิวของส่วนเคลื่อนไหวของกลไกสะอาด, และพื้นผิวควร sprayed ด้วยการป้องกันน้ํามันต้านสนิม.

4. ตรวจสอบสกรู, ปัด, ปิ้นและส่วนประกอบอื่น ๆ ในส่วนต่าง ๆ ของเครื่องจักรเป็นประจําเพื่อป้องกันการปลดปล่อยและป้องกันอุบัติเหตุคุณภาพของเครื่องจักรและอุบัติเหตุส่วนตัว

ขั้นตอนการทํางานที่ปลอดภัย:

1. อย่ายื่นมือหรือส่วนอื่น ๆ เข้าไปในห้องสูบล้างอากาศ, ส่วนเคลื่อนไหวของกล่องนําลูกบอล, หรือพื้นที่อันตรายระหว่างการทํางาน, ซึ่งอาจทําให้เกิดการบาดเจ็บร่างกายอย่าปล่อยให้ 2 คนหรือมากกว่านั้นใช้เครื่องจักร เพื่อหลีกเลี่ยงการบาดเจ็บโดยอุบัติเหตุ.

หมายเหตุ: ด้วยอุปกรณ์ป้องกันไฟฟ้า, ผ้าปิดความปลอดภัย, เพื่อให้ส่วนเคลื่อนที่ในด้านในของผ้าปิดความปลอดภัย, เพื่อให้แน่ใจว่าความปลอดภัยส่วนบุคคล

2ช่างเทคนิคต่างชาติและบุคลากรที่ได้รับการกําหนด ไม่สามารถแยกและแก้ไขอุปกรณ์ได้

3อย่าแยกส่วนประกอบวงจรโดยไม่ได้รับอนุญาต
