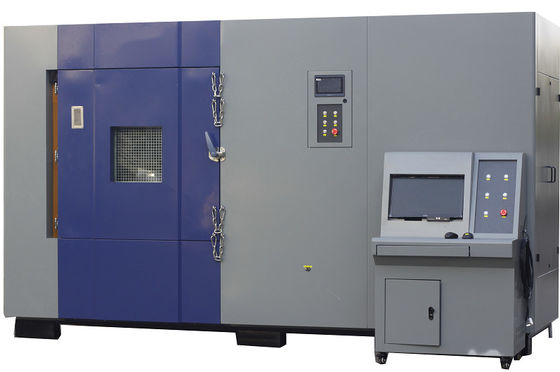

เครื่องทดสอบเข็มบดแบตเตอรี่

ปริมาตรเทคนิคหลัก:

.1 ปริมาตรประสิทธิภาพ 5000L

.3 ขนาดภายในของพื้นที่ทดสอบ W ((ความกว้าง) 2500mm*H ((ความสูง) 1000mm *D ((ความลึก) 2000mm

.4 ขนาดภายนอก W ((ความกว้าง) 3860 mm*H ((ความสูง) 2300 mm*D ((ความลึก) 2230 mm (แนวราบ)

คําแนะนํา: ขนาด กรุณาติดตามการยืนยันการออกแบบสุดท้าย

5. การแสดงแรง การตรวจจับแรงดันความแม่นยําสูงและการแสดงผ่านจอคอมพิวเตอร์

6 ระบบควบคุม การควบคุมคอมพิวเตอร์ การควบคุมสายไกล สามารถปกป้องความปลอดภัยของผู้ทดสอบได้อย่างมีประสิทธิภาพ

7 ตัวแปรควบคุม PLC และคอมพิวเตอร์สามารถควบคุมและแสดงแยกกันได้ ความดัน, การชัก, ความตึงเครียดทั้งหมดหรือความตึงเครียดเดียวสามารถใช้เป็นตัวแปรควบคุมลําพังหรือรวมกันและการทดสอบจะหยุดเมื่อเงื่อนไขใด ๆ จะบรรลุค่าที่ตั้ง.8 ระบบกล้องวงจรปิด กล้องมีไฟ, กันไฟ, กันอุณหภูมิสูง; กล่องกันระเบิดสามารถเปลี่ยนได้และมีอะไหล่ 2 ชิ้น

.9 การควบคุมทางไกล การตั้งค่าปารามิเตอร์การควบคุมทั้งหมด การรวบรวมข้อมูลและการบันทึกวิดีโอของระบบการติดตาม สามารถใช้คอมพิวเตอร์ที่อยู่ห่างจากอุปกรณ์ได้

.10 ความแม่นยําของความละเอียด อุณหภูมิ 0.1°C โวลเตจ 1mv

.11 สนับสนุนพลาตฟอร์มที่มีขนาด 1 TB

.12 โหมดการขับเคลื่อนแบบไฮดรอลิก

.13 ความถี่ในการเก็บข้อมูล: 50 ครั้ง/วินาที

.14 ความยาวสูงสุด: ความยาว: 600 มิลลิเมตร ความแม่นยําการควบคุม 1 มิลลิเมตร

.15 รูปแบบการส่งสัญญาณ RS 232 Port ซีเรียล หรือ USB2.0 Port ซีเรียล การส่งสัญญาณความเร็วสูง

.16 ระบบการเก็บตัวอย่างดิจิตอล 2 ความดัน 0-60V ความแม่นยํา 0.1%

อุณหภูมิ 2 ด้าน 0-800 °C ความแม่นยํา 0.5 °C

.17 ความเร็วการดึง 1 ~ 400mm / นาที (ปรับได้)

.18 การแสดงแรงเจาะทางดิจิทัลสามารถปรับได้ ความแม่นยํา 0.1%

.19 จิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊กจิ๊ก

.20 ช่องการรวบรวมแรงดันหลัก 1 ช่อง

.21 ระยะทดสอบอุณหภูมิ 0 ~ 800 °C

.22 ความแม่นยําของแรงดันและอุณหภูมิ ± 1%fs

.23 การควบคุมความดัน การควบคุมเซอร์โวล์ฟ

.24 ระยะความดัน 1KN - 200KN การควบคุมไฮดรอลิก

.25 ความแม่นยําความดัน ≤±0.5 % (FSR)

.26 ความแม่นยําในการควบคุมความดัน ± 1%

.27 ความเร็วการดึง 1 ~ 600mm / S ((ปรับได้)

.28 ความละเอียดของการขยับ 0.01mm

.29 ความแม่นยําในการควบคุมการขยับ ± 1%

.30 ความแม่นยําในการแสดงความดัน ± 0.2% FSR

.31 ความดันถือ 0 ถึง 9999 วินาที

.32 การปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง

.33 ความถี่ในการเก็บ 100Hz

.34 นวดเหล็กมาตรฐาน Phi 2 มม - Phi 8 มม นวดเหล็กทนอุณหภูมิสูง แต่ละ 2, ความยาว 100 มม, หรือตามความต้องการของผู้ใช้

.35 ปลายเข็มอยู่ห่างจากส่วนล่างของระนาบแบตเตอรี่ 200 มม

.36 ความเร็วการฉีดฉีดด้วยความเร็ว 1-80mm / s จากทิศทางตั้งตรงกับแผ่นแบตเตอรี่ผ่าน

.37 แรงเจาะ 250KG

.38 เดินทาง 500 มม. หรือตามนัดหมาย

.39 รูปแบบการจับ จับด้วยมือ

คําอธิบายสั้น ๆ

เครื่องผลักดันแบตเตอรี่พลังงาน ใช้ในการจําลองสถานการณ์ที่แบตเตอรี่ถูกบดลงระหว่างการใช้งาน การขนส่ง และการเก็บของ แบตเตอรี่พลังงาน หรือระบบ เบตเตอรี่หรือโมดูลแบตเตอรี่มันนําเสนอสถานการณ์ที่แตกต่างกันที่แบตเตอรี่อาจเจอเมื่อถูกนําเสนอแรงภายนอกที่แข็งแรง และใช้เพื่อประเมินผลการทํางานของแบตเตอรี่อุปกรณ์สามารถรับประกันความปลอดภัยของบุคคลได้อย่างสมบูรณ์แบบ และไม่ทําให้เกิดความเสียหายต่อสิ่งแวดล้อมในการทดสอบในกรณีที่แบตเตอรี่เผาไหม้หรือระเบิดระหว่างการทดสอบ. ข้อมูลการทดสอบในเวลาจริง (เช่นความดันของแบตเตอรี่ อุณหภูมิสูงสุดบนพื้นผิวของแบตเตอรี่ข้อมูลวิดีโอความดันสําหรับการตัดสินผลการทดลอง) ควรใช้เพื่อกําหนดว่าแบตเตอรี่ไม่ควรจุดไฟ, ระเบิดหรือควันหลังจากการทดสอบเสร็จสิ้น; มันยังเป็นอุปกรณ์ทดสอบที่จําเป็นสําหรับผู้ผลิตแบตเตอรี่และสถาบันวิจัย

เสื้อสายไฟทั้งหมดถูกปกคลุมด้วยท่อกันไฟโลหะ ป้องกันได้อย่างมีประสิทธิภาพปรากฏการณ์ของกระบวนการทดสอบแบตเตอรี่ที่ติดไฟและเผาไหม้
ติดตั้งไฟฟ้าเพื่อเห็นสถานการณ์ภายในสตูดิโอได้ชัดเจนจากภายนอก
การติดตั้งหลุมทดสอบและช่องส่งอากาศ พร้อมช่องส่งอากาศและพัดลมอากาศจะกําจัดแก๊สออกทดสอบและความดันอากาศอย่างรวดเร็วได้อย่างมีประสิทธิภาพมากขึ้นหลุมทดสอบถูกออกแบบให้ผู้ทดสอบตรวจสอบอุณหภูมิหรือความดันอากาศในพื้นที่ทดสอบ;
ส่วนควบคุมและห้องทดสอบแยกกัน และสามารถทํางานได้ในระยะห่าง 1-2 เมตร โดยให้มาตรการความปลอดภัยบางอย่าง

วิธีการทดสอบปัจจุบันสําหรับแบตเตอรี่แต่ละตัว

---ทิศทางการกด: ใช้แรงกดตั้งตรงกับทิศทางแผ่นแบตเตอรี่
--- รูปแบบแผ่นกด: ร่างครึ่งกระบอกที่มีรัศมี 75 มม ความยาว (L) กว่าขนาดของแบตเตอรี่ที่กด;
---ความเร็วในการกด: (5 ± 1) mm/s
---ระดับการกด: หยุดกดหลังจากความกระหน่ําถึง 0V หรือการปรับแปลงถึง 30% หรือแรงกดถึง 200kN (ตามที่เกิดขึ้นก่อน)
สังเกต 1 ชั่วโมง

วิธีการทดสอบสําหรับโมดูลแบตเตอรี่

---ทิศทางการกด: ทิศทางที่โมดูลแบตเตอรี่มีความสามารถต่อการกดมากที่สุดในแผนการทั่วไปของรถยนต์คือเดียวกันหากทิศทางที่มีความเปราะบางต่อการบดลงมากที่สุดไม่อยู่, ใช้แรงกดตั้งตรงกับทิศทางการจัดตั้งของแบตเตอรี่แต่ละตัว
---ความเร็วในการกด: (5 ± 1) mm/s
--- รูปแบบแผ่นกด: ร่างครึ่งกระบอก มีรัศมี 75 มม ความยาว (L) กว่าขนาดของแบตเตอรี่ที่กด แต่ไม่เกิน 1 เมตร
---ระดับการบด: เมื่อการปรับปรุงของโมดูลแบตเตอรี่ถึง 30% หรือแรงบดถึง 1000 เท่าของน้ําหนักของแบตเตอรี่หรือค่าที่ใหญ่กว่าที่ระบุในตารางที่ 1รอ 10 นาทีและสังเกต 1 ชั่วโมง
