| วิธีการจ่ายเงิน: | T/T, Western Union |
เครื่องเชื่อมเลเซอร์สําหรับเครื่องเชื่อมเซลล์แบตเตอรี่
การปั่นเลเซอร์ เครื่องมือแบบ: GRS-ZHC1500W

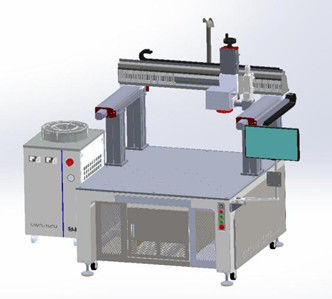

ลักษณะของอุปกรณ์ (I):
(รูปเป็นข้อมูลเฉพาะอย่างยิ่ง โดยต้องคํานึงถึงสินค้าจริง)
(II) ขนาดของอุปกรณ์ (เพื่ออ้างอิงเท่านั้น)
(III) การนําอุปกรณ์เข้าใช้
1. ระยะสแกนของแกลวานโเมตรคือ 150 * 150 มิลลิเมตรและส่วนนอกระยะที่ welded ผ่านพื้นที่เคลื่อนไหวแกน xy
2รูปแบบการเคลื่อนย้ายภูมิภาค x800 y600
3ระยะทางระหว่างเลนส์สั่นและพื้นผิวการปั่นของชิ้นงานคือ 335 มม และใช้ผลิตภัณฑ์ที่มีความสูงที่แตกต่างกันหลังจากปรับความสูงของแกน z
4การปรับความสูงแกน z ด้วยมือ ระยะการปรับ 200 มม
5. ระบบการปั่นสแกน galvanometer ได้รับการรับรองเพื่อลดเวลาการเคลื่อนไหวของ shaft และประสิทธิภาพการปั่นสูงขึ้น
6. โต๊ะทํางานนํามาใช้โครงสร้าง gantry, ผลิตภัณฑ์ไม่เคลื่อน, และหัวเลเซอร์ถูกย้ายและ welded เพื่อลดการสวมของ shaft เคลื่อน;
7. โต๊ะทํางานเลเซอร์ถูกออกแบบในแบบบูรณาการ และโรงงานทํางานถูกจัดวางในตําแหน่งที่แตกต่างกัน
8. โต๊ะบนแผ่นอลูมิเนียมขนาดใหญ่เรียบและสวยงาม โต๊ะบนมีรูติดตั้ง 100 * 100 ซึ่งสะดวกในการล็อคไฟฟกชั่น
9. เลนส์ปกป้องมีดอากาศและใช้ก๊าซความดันสูงเพื่อแยกกระจายที่เกิดจากการผสมผสาน (แนะนําให้ความดันอากาศบดมากกว่า 2 กิโลกรัม)
(IV) การนําโปรแกรมการเชื่อมเลเซอร์:
1. การควบคุม PC, อินเตอร์เฟสที่เป็นมิตร, ง่ายที่จะเรียนรู้;
2. การเชื่อมเส้นทางสามารถสอนการเขียนโปรแกรมการประกอบ, สามารถนําเข้า (dxf) ไฟล์;
3. หน้าต่างกระบวนการที่อุดมสมบูรณ์และปริมาตรที่เหมาะสมสามารถกําหนดตามความต้องการ
4ตามขั้นตอนการตั้งสินค้าและพารามิเตอร์กระบวนการที่แตกต่างกัน สามารถบันทึกได้หลังจากการเก็บและสามารถนําไปใช้ใหม่ได้
5. รูปแบบเส้นตรง (เส้นตรง, เส้นคลื่น, วงกลม) ความหลากหลายของตัวแปร, ปรับปรุงคุณภาพของการปั่น
(V) ปริมาตรเลเซอร์:
| รุ่น | GRS-ZHC1500W |
| พลังงานออกสูงสุด | 1500W |
| ความยาวคลื่นกลาง | 1070±10nm |
| ความไม่เสถียรของพลังงานออก | < 1% |
| คุณภาพแสง | M2<1.3 |
| ความยาวของเส้นใย | 20 เมตร |
| กว้างของแกนใย | 100 ม |
| ระบบทํางาน | ขนาดประกอบด้วย |
| พลังงานการใช้พลังงานเลเซอร์ | 2kw |
| การบริโภคพลังงานของถังน้ํา | 1.5kw |
| อุณหภูมิสภาพแวดล้อมการทํางาน | 5-45 °C |
| ความชื้นของสภาพแวดล้อมการทํางาน | < 75% |
| ระบบเย็น | การเย็นด้วยน้ํา |
| ความต้องการไฟฟ้า | 380V ± 10%,50Hz,60A |
(VI) รายการการประกอบ:
| เลขลําดับ | ชื่อของเครื่องมือ | รุ่น | ความเห็น |
| 1 | เครื่องปั่นเลเซอร์ไฟเบอร์ | GRS-ZHC1500W | |
| 2 | เลเซอร์ | 5M-0150HC | 1500W |
| 3 | เครื่องเย็น | cwfl-150AN | เครื่องทําความเย็นปรับอุณหภูมิแบบคู่ |
| 4 | หัวออกเลเซอร์ | 15GB | หัวสแกน galvanometer แบบแสงสองมิติ |
| 5 | ระบบโปรแกรม | ZJH23P-B | ระบบปั่นกลาวานโเมตรรูปแบบเคลื่อนที่ |
| 6 | รากตัวรับ | โมดูลการเดินทาง x800y600z200 | ตู้แผ่นโลหะ |
| 7 | การควบคุมไฟฟ้า | ---------- | |
| 8 | คอมพิวเตอร์โฮสต์ |
ความถี่หลักมากกว่า 2.7GHz ความจํา 4G |
ไดรฟ์รัฐแข็ง/win7 |
| 9 | ระบบ servo | 400W | |
| 10 | สกรูนํา / รถรางนํา | สกรูการบด | ความแม่นยําการตั้งตําแหน่งใหม่ 0.03mm |
| 11 | หน้าต่างป้องกัน | เลนส์ควอตซ์ |
|
|
