การนําเสนอ เหรียญเซลล์ผลิตโดยอัตโนมัติ
1.1 แนวคิดการออกแบบและการอธิบายฟังก์ชัน
Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment, ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตของผลิตภัณฑ์ในขณะที่ลดค่าแรงงานและอัตโนมัติของอุปกรณ์สามารถรับประกันความสม่ําเสมอของการผลิตผลิตภัณฑ์และการปรับปรุงอัตราการมีคุณภาพ.
แผนการกระแสการใช้งานของอุปกรณ์ 1.2
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging
1.3 คําอธิบายการใช้งานของอุปกรณ์
Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

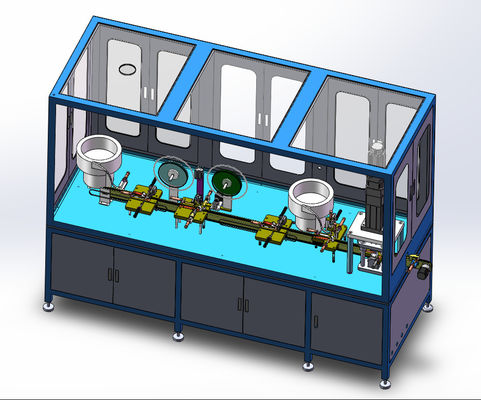

1.4 แผนออกของอุปกรณ์ (แผนภาพรวมของอุปกรณ์, อุปกรณ์ที่ส่งจริงต้องขึ้นอยู่กับขนาดสุดท้ายที่ยืนยันโดยทั้งสองฝ่าย)
1.5 ตารางพารามิเตอร์อุปกรณ์
| ขนาดรวม/มม | น้ําหนัก | พลังงาน/KW | ก๊าซดัน | การบริโภคพลังงานอื่น ๆ | การลด | |||||||||
| ยาว | กว้าง | สูง | น้ําหนักรวม | หน่วยที่ใช้ในการบรรทุก | เรต | วิ่งไป | ความดัน | การไหล | φ การยึด | น้ํา | ไนโตรเจน | อาร์กอน | ประเภทการบด | รูปแบบการปล่อย |
| 2193 | 900 | 1900 | 1.5 ตัน |
≤1t/m2 2 |
6KW | 0.6MPA | 12 | |||||||
1.6 สีในลักษณะของอุปกรณ์
1 สีเทาหรือป้ายสีที่ให้โดยลูกค้า
2ปริมาตรการทํางานของอุปกรณ์
ปริมาตรเทคนิคของอุปกรณ์ 2.1
2.2 ผลงานของอุปกรณ์
1.ประสิทธิภาพการผลิต: 35-40ppm/นาที (ปัจจัยที่พริบแท่งปลายมือไม่สามารถติดตามไม่ได้ไม่ได้ไม่รวมอยู่ในรายการรับ)
2.อัตราที่เหมาะสม: ≥99% (ยกเว้นวัสดุเข้า)
3อัตราการเคลื่อนไหวพืช: ≥ 98%
2.3 รายการอุปกรณ์
| ชื่อครบเครื่อง | |||||||||
| เลขลําดับ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| การประกอบ | สถานีอาหารปกลบ | สถานีอาหารสกัดสตาร์ทลบ | สถานีกระปุกกระจก Bowl | อุปกรณ์ระบายน้ํา | สถานที่ให้อาหารสตาร์ทบวก | สถานีอาหารเปลือกบวก | สถานีปิดและสร้าง | ส่วนการปล่อย | |
| จํานวน | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
2.4 องค์ประกอบฮาร์ดแวร์
| การประกอบ | โครงสร้างและการอธิบายพารามิเตอร์ |
|
สารประกอบ 1 สถานีอาหารปกลบ |
|
|
|
|
องค์ประกอบ 2 สถานีอาหารสกัดสตาร์ทลบ |
1. กระบอกของปิดไฟฟ้าลบถูกผลักในตําแหน่งคงที่สําหรับการตั้งตําแหน่ง แล้วชิ้นเสาถูกให้อาหารและขนส่งสําหรับการตั้งตําแหน่งกระบอกถูกผลักเข้าไปในปิดไฟฟ้าลบและกดในแบบตั้งใจผลิตภัณฑ์ครึ่งเสร็จที่รวมกันถูกผลักออกมาโดยกระบอกการปล่อย, และจากนั้นผลิตภัณฑ์ถูกนํากลับไปยังสายพานขนส่งโดยกระบอกการกลับสําหรับกระบวนการต่อไป |
| 2. สัญลักษณ์กระบอก: Yadke | |
|
|
อุปกรณ์เสริมอื่น ๆ: เหล็กไร้ขัด 304 5.ชิ้นสตาร์ทถูกวางด้วยมือบนเข็มขัด และชิ้นสตาร์ทต้องไม่ซ้อนกัน ไม่แตกแยก เป็นต้น
|
|
|
องค์ประกอบ 3 สถานีกระปุกกระจก Bowl |
1. กระบอกอาหารของปิดไฟฟ้าลบถูกผลักไปในตําแหน่งคงที่และวางอยู่ในศูนย์กลาง วัสดุ diaphragm ถูกม้วนและให้อาหารในความยาวคงที่การเจาะรูปร่างกระปุกผ่านแม่นยําด้านบนและด้านล่างการตัด die และกดลงในปิดไฟฟ้าลบ (ในเวลานี้, แดแอฟราแกมสร้างภาชนะทรงกระปุกขึ้น)ผลิตภัณฑ์ครึ่งเสร็จถูกผลักดันเข้าไปในสายพานขนส่งผ่านการปล่อยกระบอก + คืนวัสดุ-การฉีดของเหลวอัตโนมัติ-และเข้าสู่กระบวนการต่อไป. |
| 2ส่วนประกอบ: air cylinder + feeding and discharging push strip + diaphragm shear die + diaphragm feeding mechanism + diaphragm fixed-length feeding mechanism + diaphragm scrap winding mechanism + CNC station plate + Yiweiqi ceramic liquid injection pump | |
| 3ในกระบวนการนี้, เครื่องทั้งหมดคือ 304 ของเหล็กไร้ขัดสี, และวัสดุของกลไก shear diaphragm DC53 เป็นแข็ง. | |
|
สารประกอบ 4 สถานีรวมสตาร์ทสกัดสตาร์ทบวก |
1. กระบอกของปิดไฟฟ้าลบถูกผลักในตําแหน่งคงที่สําหรับการตั้งตําแหน่ง แล้วชิ้นเสาถูกให้อาหารและตั้งตําแหน่งสําหรับการส่งกระบอกถูกผลักเข้าไปในปิดอิเล็กทรอดลบและกดเข้าไปในกลมรวมผลิตภัณฑ์ครึ่งเสร็จที่รวมกันถูกผลักออกโดยกระบอกการปล่อย และจากนั้นผลิตภัณฑ์จะถูกนํากลับไปยังสายพานขนส่งโดยกระบอกการกลับมาสําหรับกระบวนการต่อไป 2หน่วยสตาร์ทต้องวางด้วยมือบนเข็มขัด และหน่วยสตาร์ทไม่ควรซ้อนกันหรือแตก
|
|
สารประกอบ 5 สถานีรวมเปลือกบวก |
1. กระบอกอาหารของปิดลบถูกผลักในตําแหน่งคงที่และวางอยู่ในศูนย์กลาง ภาชนะอาหารบนแผ่นสั่นของเปลือกบวกหน้าลงเพื่อให้อาหารผลิตภัณฑ์ครึ่งเสร็จถูกผลักเข้าไปในสายพานขนส่งผ่านการปล่อยกระบอก + การผสมผสานการดูดแอก + การกดลมก่อน, และเข้าสู่กระบวนการต่อไปผ่านการปล่อยของกระบอก + การคืนของวัสดุ |
| 2องค์ประกอบ: กระปุกอากาศ + การให้อาหารและการปล่อยกระดานผลัก + จานสั่นสะเทือนโครงกระดาษบวก + กล่องตัวอักษร | |
| 3. ในกระบวนการนี้, ตะเบียนสถานี + สายดัน + คอลัมน์สถานีถูกทําจากเหล็กไร้ขัด 304 และพื้นผิวของแผ่นสั่นสะเทือนถูกทําจาก Φ 300 และ 304 + การรักษาแอนติ-กรีดกรีด |
