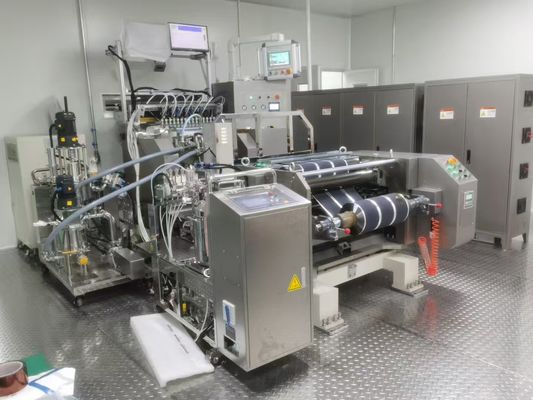

| วิธีการจ่ายเงิน: | T/T, Western Union |
| พารามิเตอร์พื้นฐานของสารตั้งต้น | ||||
| พื้นผิวเชิงลบ | สารตั้งต้น | ข้อสังเกต | ||
| ชื่อ | ฟอยล์ทองแดง | อลูมิเนียมฟอยล์ | ||
| ความหนา | (4.5-20) μm | (9-30) μm | ||
| ความกว้างของสารตั้งต้น | (400-500) มม. | (400-500) มม. | ||
| พารามิเตอร์การเคลือบ | ||||
| ชื่อวัสดุ | สารละลายอิเล็กโทรดเชิงลบ | สารละลายอิเล็กโทรดบวก | ||
| กราไฟท์, mesophase carbon, คาร์บอนแข็ง ฯลฯ | ลิเธียมโคบอลต์, ลิเธียมแมงกานีส, ลิเธียมเหล็กฟอสเฟต, สิบสอง, ฯลฯ | |||
|
เคลือบสองชั้นแห้ง ความหนา |
(50-200) μm (ไม่รวมวัสดุแห้งด้านเดียวของฟอยล์) |
(50-200) μm (ไม่รวมวัสดุแห้งด้านเดียวของฟอยล์) |
||
| ความหนาเปียกของการเคลือบ |
100μm ~ 400μm |
100μm ~ 400μm |
||
| เนื้อหาที่เป็นของแข็ง | (45-48) % |
สามหยวน: 66-70% แมงกานีส: 66-70% ลิเธียมเหล็ก: 52-58% โคบอลต์บริสุทธิ์: 66-70% |
ช่วงการเปลี่ยนแปลงของเนื้อหาที่เป็นของแข็ง: ± 0.5; อุณหภูมิ: 26 ± 2 ℃; |
|
| ความถ่วงจำเพาะ | (1.0-1.5) g/cm3 | (1.0-2.5) g/cm3 | ||
| ความหนืด | 2,000-4000 CPS |
สามหยวน: 4000-6000cps แมงกานีส: 4000-6000cps ลิเธียมเหล็ก: 8000-12000CPS โคบอลต์บริสุทธิ์: 4000-6000cps |
ช่วงการแปรผันของความหนืดอิเล็กโทรดเชิงลบ: ± 200/2H; ช่วงการเปลี่ยนแปลงของความหนืดของแคโทด: ± 500/2H; |
|
| อุณหภูมิ | ตามกระบวนการควบคุม RT ~ 140 ℃โดยใช้วิธีการทำความร้อนไฟฟ้า | |||
| ตัวทำละลาย | ระบบน้ำมัน/ระบบน้ำ NMP | ระบบน้ำมัน/ระบบน้ำ NMP | ||
| ข้อผิดพลาดน้ำหนัก | ด้านเดียว± 1.3% double side≤± 1.2% | ด้านเดียว± 1.3% double side≤± 1.2% | ||
| พารามิเตอร์พื้นฐานของเครื่อง | ||||
| ความกว้างม้วนเคลือบ | 600 มม. | |||
|
การเคลือบที่มีประสิทธิภาพ ความกว้าง |
480 มม. และต่ำกว่า; | |||
| วิธีการเคลือบ | การเคลือบแบบต่อเนื่องการอัดขึ้นรูป (รวมถึงการเคลือบแถบ) | |||
|
การเคลือบน้ำสลัด ความเร็ว |
1 ~ 8 m/นาที (เกี่ยวข้องกับสถานะสารละลายและการตั้งค่ากระบวนการเคลือบผิว); | |||
|
เครื่องจักรสูงสุด ความเร็ว |
30m/นาที | |||
| พลัง | 380V x 50Hz, 3 เฟส (กำลังควบคุม 220V x 50Hz, เฟสเดียว) | กราวด์ป้องกัน | ||
| พลังงานทั้งหมด | สูงสุด 145kW | |||
| แหล่งอากาศ | 0.6MPA | |||
| ขนาดโดยรวมของเครื่อง: ความยาว x 3.4 กว้าง x 3.0 ม. สูง 20 (เกี่ยวข้องกับการกำหนดค่าความยาวยาวประมาณ 1.5 ม. สำหรับการวัดความหนาเพิ่มเติมแต่ละครั้ง) | ||||
| 4. ข้อกำหนดด้านความปลอดภัย | ||||
| ปฏิบัติตามมาตรฐานระดับชาติที่เกี่ยวข้อง | ||||
| 5. ข้อกำหนดด้านสิ่งแวดล้อม | ||||
|
ข้อกำหนดด้านสภาพแวดล้อมการใช้อุปกรณ์: อุณหภูมิโดยรอบ 20-28 ℃ความชื้นต่ำกว่า 35%ไม่มีก๊าซไวไฟ ความสะอาด: คลาส 100000; อากาศอัด: หลังจากการอบแห้งการกรองและความดันเสถียร: ความดันอากาศมากกว่า 5.0kg/cm2; การใช้อากาศประมาณ 4m 3/h; ข้อกำหนดของอุปกรณ์เสียงรบกวน: ห่างจากการวัดตำแหน่งการทำงานของอุปกรณ์, เสียงรบกวน≤ 75dB; ข้อกำหนดภาคพื้นดิน: มูลนิธิคือพื้นดินหรือพื้นดินหินขัดผิวความเรียบ 2 มม./㎡ความจุแบริ่ง 1,000 ㎏/㎡; |
||||
| 5. พารามิเตอร์ของชิ้นส่วนแห้ง | ||||
| หมายเลขซีเรียลเตาอบแห้ง | โหมดอากาศแห้ง | อุณหภูมิ | ความยาว | |
|
เลขที่. 1 เลขที่. 2 เลขที่. 3 เลขที่. 4
|
ระบบการไหลเวียนของอากาศร้อนขึ้นและลงตามลำดับจากการส่งสัญญาณที่ใช้งานลมตามลำดับ ระบบการไหลเวียนของอากาศร้อนขึ้นและลงตามลำดับจากการส่งสัญญาณที่ใช้งานลมตามลำดับ ระบบการไหลเวียนของอากาศร้อนขึ้นและลงตามลำดับจากการส่งสัญญาณที่ใช้งานลมตามลำดับ ระบบการไหลเวียนของอากาศร้อนขึ้นและลงตามลำดับจากการส่งสัญญาณที่ใช้งานลมตามลำดับ |
70 - 110 ° C 70 - 140 ° C 70 - 140 ° C 70 - 110 ° C |
3m 3m 3m 3m |
|
| จำนวนโซนควบคุมอุณหภูมิ: | 4 ส่วน (ส่วน 3 ม.) | |||
| ความยาวทั้งหมดของเตาอบ: | ประมาณ 12 เมตร | |||
| แหล่งความร้อน: | เครื่องทำความร้อนไฟฟ้า | |||
| อุณหภูมิ: | สูงสุด: 140 ℃ | |||
|
พื้นผิวเตาอบ อุณหภูมิ: |
การเพิ่มขึ้นของอุณหภูมิไม่เกิน 50 ℃ (ไม่รวมประตูเตาอบ) | |||
| หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | ข้อสังเกต |
|
|
กรอบ | แผ่นแนวตั้งชนิดคงที่, แผ่นนิกเกิลแผ่นขนาดใหญ่, สแตนเลสด้านข้างกล่องไฟฟ้า (สแตนเลสสตีลลวดวาดลวดวาด), การเปลี่ยนม้วนด้วยตนเอง | 1 ชุด |
|
|
ทิศทางที่คลี่คลาย | โดยขึ้นหรือลง | |
|
|
เส้นผ่านศูนย์กลางม้วน | สูงสุด 550 มม. | |
|
|
ม้วนน้ำหนัก | สูงสุด 600 กิโลกรัม/ม้วน | |
|
|
ใช้ mandrels |
เส้นผ่านศูนย์กลางวงกลมด้านใน: (76.2-80.0) มม. วัสดุ: ท่ออลูมิเนียม, ท่อเหล็กคาร์บอน, พลาสติกเสริม ABS, หลอดกระดาษ |
1 ชุด |
|
|
เพลาท้องอืด | โครงสร้างเพลาพอง (เพลาขนาด 3 นิ้ว) พร้อมฟังก์ชั่นการคลายและย้อนกลับที่ใช้งานอยู่ | 1 ชุด |
|
|
ระบบความตึงเครียด | เซ็นเซอร์มอเตอร์ + ความตึง ช่วงความตึงเครียด: 10-300 N ความกว้างโดยรวม | 1 ชุด |
|
|
แพลตฟอร์มเทป |
แพลตฟอร์ม: ด้านบนมีร่องไกด์และแพลตฟอร์มถูกฝังด้วยสเกล แถบดาบปลายปืน: ประเภทแท่งแรงดันคู่หลุมที่เต็มไปด้วยแถบยางเพื่อหลีกเลี่ยงอนุภาคโลหะเมื่อตัดแถบ |
1 ชุด |
|
|
ระบบแก้ไข |
การทดสอบอัลตราโซนิกสามารถตรวจจับวัสดุที่โปร่งใสความแม่นยำในการแก้ไข± 0.5 มม. การแก้ไขจังหวะ> 80 มม. |
|
|
|
ไกด์โรล | ม้วนอลูมิเนียมกระจก |
| หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | ข้อสังเกต |
|
|
วิธีการเคลือบ | การเคลือบแบบต่อเนื่อง, การอัดขึ้นรูป | |
|
|
ตาย | หัวตายในประเทศที่มีไมโครมิเตอร์สามารถฝังริมฝีปากด้วยเหล็กโลหะผสมแข็งที่ทนต่อการสึกหรอสูง | |
|
|
กรอบ | แผ่นเหล็ก Q235A, ชุบนิกเกิล | |
|
|
ข้อมูลจำเพาะของลูกกลิ้งเคลือบ |
φ260mm, ท่อเหล็กพิเศษ, ชุบโครเมี่ยมแข็ง ความแม่นยำของวงกลม Runout ≤ 2um (ตรวจจับนาฬิกาเชิงกล) ไม่มีเสียงผิดปกติการสั่นสะเทือนที่ผิดปกติและการสร้างความร้อนของแต่ละส่วนเมื่อขับรถและหมุน |
|
|
|
ข้อกำหนดม้วน NIP |
φ120มม. ลูกกลิ้งเหล็กเคลือบด้วย EPDM ความแข็ง 68 ± 3 พร้อมการนำไฟฟ้า ปุ่มดำเนินการปุ่มเพื่อให้ได้การเปิดและปิดการดำเนินการของลูกกลิ้ง พร้อมปกความปลอดภัย |
|
|
|
หัวฟิล์มอัดรีด เคลื่อนไหว |
ไดรฟ์ฐาน: การทำงานของปุ่ม (ใช้กระบอกสูบเพื่อเคลื่อนที่ในช่วงใหญ่) การตัดแต่งช่องว่าง: การทำงานของปุ่ม (โดยใช้การกระทำของเซอร์โวมอเตอร์) การตรวจจับช่องว่าง: ไม้บรรทัด (ความแม่นยำ 0.1um) |
|
|
|
วาล์วเคลือบ | วาล์วกวาดล้างลม | |
|
|
วัสดุม้วน | เส้นผ่านศูนย์กลางด้านนอกของลูกกลิ้งอลูมิเนียมกระจกคือ 110 มม. และพื้นผิวได้รับการรักษาด้วยเกรดบวก | |
|
|
ของเหลวที่ตกลงมา รับ |
กล่องรับที่ทำจาก Sus304 ไหลออกมาจากถังขยะผ่านท่อ | |
|
|
โต๊ะทำงาน | ด้วยขั้นตอนและราวจับสแตนเลส | |
|
|
การตรวจจับเข็มขัด | เพิ่มฟังก์ชั่นการตรวจจับของเข็มขัดที่แตก |
| หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | ข้อสังเกต |
|
|
ปั๊มสกรู | ปั๊มสกรูเทพเจ้าแห่งสงครามญี่ปุ่น, เซอร์โวมอเตอร์พร้อมไดรฟ์ลดดาวเคราะห์ที่แม่นยำ | |
|
|
ถังขนส่ง | การควบคุมระดับ, การควบคุมความดัน, กวนช้าไฟฟ้า, ความเร็วที่ปรับได้, ปริมาตร 30 ลิตร | |
|
|
ผลตอบแทนวัสดุ | คอนโทรลเลอร์การเคลือบผิวรีด | |
|
|
กรอง | ด้วยตัวกรองแบบไดนามิกจำนวนตาข่ายสามารถปรับแต่งตามความต้องการของลูกค้า (120, 150, 200 mesh) | |
|
|
น้ำยาล้างเหล็ก | สูงกว่า 10,000 Gaussian | |
|
|
ท่อและอุปกรณ์เสริม | ขั้วต่อสแตนเลสอย่างรวดเร็วและอุปกรณ์สแตนเลสสตีล | |
|
|
ระบบตรวจสอบความดัน | การตรวจสอบความดันสารละลาย (ความดันแตกต่าง) ในโพรงหัวรีด, เต้าเสียบปั๊มและโพรงกลับด้วยความแม่นยำ≤ 0.005mpa |
| ส่วนที่ฉันถึง IV | |||
| หมายเลขซีเรียล | ชื่อ | พารามิเตอร์ | ข้อสังเกต |
| 1 | แบบอย่าง | ระบบไหลเวียนของอากาศร้อนฉีดพ่นอากาศจากพื้นผิวด้านบนและด้านล่าง | |
| 2 | ความยาวของเตาอบ | แต่ละส่วน 3 เมตรรวม 12 เมตร | ความยาวรวมของเตาอบประมาณ 12418 มม. |
| 3 | อุณหภูมิอากาศร้อน | RT - 140 ° C | |
| ความแม่นยำในการควบคุมอุณหภูมิ: ค่าชุดอุณหภูมิ± 1 ° C | |||
| อุณหภูมิอากาศร้อน: ± 3 ° C ที่หัวฉีด | |||
| 4 | เตาอบ | วัสดุกล่อง: แผ่นสแตนเลส | รวมถึงพอร์ตป้องกันการระเบิดและการตรวจสอบแรงดันลม |
| ชั้นฉนวน: ฝ้ายฉนวนกันความร้อนหนา 100 มม. | |||
| ซับเตาอบ 304 สแตนเลสแบริ่งสแตนเลส | |||
| 5 | ประตูปฏิบัติการ | ในพื้นที่ปฏิบัติการ | |
| 6 | ไกด์โรล | พื้นผิวอะโนไดซ์ของลูกกลิ้งอลูมิเนียมกระจก (พร้อมไดรฟ์) | |
| 7 | ท่ออากาศบริสุทธิ์ | สแตนเลส | |
| 8 | หัวฉีดอากาศร้อน | ปลายด้านบนและด้านล่าง: สแตนเลส; สามารถถอดหัวฉีดอากาศและทำความสะอาดได้และสามารถปรับความสูงเพื่อให้แน่ใจว่าประสิทธิภาพการอบแห้งที่ดีที่สุด | |
| 9 |
ระบบหมุนเวียนอากาศร้อน: พัดลมหมุนเวียน |
สแตนเลสทั้งหมดในพื้นที่สัมผัสกับการไหลเวียนของอากาศ ด้วยตัวกรองหลัก, การทำความสะอาดที่ถอดออกได้, พัดลมสแตนเลส 3kW, การปรับอินเวอร์เตอร์ | |
| เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้า 24kW | ||
| 10 | ท่ออากาศหมุนเวียน | แผ่นสแตนเลสงอสำหรับหน่วยไหลเวียนของอากาศร้อน | |
| 11 | ตัวกรอง (เต้าเสียบอากาศใหม่) | ตาข่ายสแตนเลสสตีล 150 ตาข่าย | ถอดออกได้ |
| 12 | ช่องทางเข้าเสาและช่องทางลบที่เป็นอิสระ | โครงสร้างความดันลบยาว 0.3 ม. ช่วยป้องกันการรั่วไหลของตัวทำละลาย | |
| 13 | จุดวัดอุณหภูมิ | เต้าเสียบอากาศของหัวฉีดอากาศบนและล่าง | |
| 14 | พัดลมไอเสีย: | อากาศไอเสียทั้งหมดแบ่งออกเป็นสองส่วนและควบคุมโดยตัวแปลงความถี่ตามลำดับ ปริมาณอากาศไอเสียทั้งหมดคือ 9000 ลูกบาศก์เมตร/ชั่วโมง | Party B ติดตั้งระบบรีไซเคิล |
| 15 | ท่อไอเสีย: | แผ่นเหล็กที่ผ่านการบำบัดพื้นผิวงอสำหรับใช้ระหว่างร่างกายและพัดลมไอเสีย | |
| 16 | กล่องซีลทางออก: | พื้นผิวด้านใน: แผ่นเหล็ก SUS304 | |
| 17 | ปีนอุปกรณ์ | เทปและทำความสะอาดเตาอบ | |
| 18 | จุดวัดอุณหภูมิ | เต้าเสียบอากาศของหัวฉีดอากาศบนและล่าง | |
| 19 | การกู้คืน NMP | มีเพียงอินเทอร์เฟซพัดลมและอินเทอร์เฟซควบคุม | |
| 20 | การตรวจจับความเข้มข้นของ NMP |
แต่ละส่วนถูกสงวนไว้สำหรับอินเทอร์เฟซเซ็นเซอร์ NMP และขั้วบวกจะติดตั้งระบบตรวจจับ 1 ชุด 1. เมื่อความเข้มข้นของการตรวจจับเกินกว่า 30%อุปกรณ์จะทำให้เกิดเสียงเตือนเสียงและแสงและเพิ่มความถี่พัดลมไอเสีย 2. เมื่อความเข้มข้นของการตรวจจับเกินกว่า 50%หยุดการเคลือบและพัดลมไอเสียจะทำงานที่ความถี่สูงสุด |
การติดตั้งเชิงบวก เชิงลบ |
| หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | ปริมาณ |
| 1 | กรอบ | แผ่นแนวตั้งโครงสร้างคงที่, กล่องไฟฟ้าสแตนเลส, แผ่นแปะนิกเกิลขนาดใหญ่ (สแตนเลสสตีลแมตต์การวาดลวดวาดลวด) | |
| 2 | ลูกกลิ้งปล่อย | φ160ลูกกลิ้งเหล็กที่มีพื้นผิวชุบโครเมี่ยมแข็ง | 1 |
| 3 | ม้วนตัว |
φ120มม. ลูกกลิ้งเหล็กเคลือบด้วย EPDM ความแข็ง 68 ± 3 พร้อมการนำไฟฟ้า โหมดการเคลื่อนไหวของแกน: ไดรฟ์ทรงกระบอก |
1 |
| พร้อมอุปกรณ์ป้องกันความปลอดภัย | 1 ชุด | ||
| 4 | ระบบความตึงเครียด |
กระบอกสูบแรงเสียดทานต่ำ + โครงสร้างลูกกลิ้งแกว่ง + เซ็นเซอร์ความตึง (การควบคุมลูปปิดสองครั้ง) ช่วงความตึงเครียด: 10-300 n ความกว้างทั้งหมด |
1 ชุด |
| 5 | ไกด์โรล | ม้วนอลูมิเนียมกระจก | 1 ชุด |
| 6 | ระบบแก้ไขการส่งออก | การแก้ไขการเบี่ยงเบนความแม่นยำ± 0.5 มม. | 1 ชุด |
| 7 | การวัดความหนา | ระบบตรวจจับการวัดความหนามีให้ระหว่างการลากและขดลวด (การกำหนดค่าบวก x การทดสอบความหนาแน่นของพื้นผิวออนไลน์การวัดความหนาของเลเซอร์เชิงลบ) | ไม่จำเป็น |
| หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | ข้อสังเกต |
|
|
กรอบ | แผ่นแนวตั้งประเภทคงที่แผ่นชุบนิกเกิลขนาดใหญ่กล่องไฟฟ้าสแตนเลสสตีลการเปลี่ยนม้วนด้วยตนเอง | 1 ชุด |
|
|
ทิศทางที่คลี่คลาย | โดยขึ้นหรือลง | |
|
|
เส้นผ่านศูนย์กลางม้วน | สูงสุด 550 มม. | |
|
|
ม้วนน้ำหนัก | สูงสุด 600 กิโลกรัม/ม้วน | |
|
|
ใช้ mandrels |
เส้นผ่านศูนย์กลางวงกลมด้านใน: (76.2-80.0) มม. วัสดุ: ท่ออลูมิเนียม, ท่อเหล็กคาร์บอน, พลาสติกเสริม ABS, หลอดกระดาษ |
1 ชุด |
|
|
เพลาท้องอืด | โครงสร้างเพลาพอง (เพลาขนาด 3 นิ้ว) พร้อมฟังก์ชั่นการคลายและย้อนกลับที่ใช้งานอยู่ | 1 ชุด |
|
|
ระบบความตึงเครียด | เซ็นเซอร์มอเตอร์ + ความตึง ช่วงความตึงเครียด: 10-300 N ความกว้างโดยรวม | 1 ชุด |
|
|
แพลตฟอร์มเทป |
แพลตฟอร์ม: ด้านบนมีร่องไกด์และแพลตฟอร์มถูกฝังด้วยสเกล แถบดาบปลายปืน: ประเภทแท่งแรงดันคู่หลุมที่เต็มไปด้วยแถบยางเพื่อหลีกเลี่ยงอนุภาคโลหะเมื่อตัดแถบ |
1 ชุด |
|
|
ระบบแก้ไข |
การทดสอบอัลตราโซนิกสามารถตรวจจับวัสดุที่โปร่งใสความแม่นยำในการแก้ไข± 0.5 มม. การแก้ไขจังหวะ> 80 มม. |
|
|
|
ไกด์โรล | ม้วนอลูมิเนียมกระจก |
